Сбор данных (компоненты)

Целями создания системы диспетчеризации являются получение надежной, интуитивно понятной системы, предназначенной для сбора и отображения достоверной информации о параметрах работы комплекса инженерных систем групп зданий, а так же повышение безопасности, предотвращение возникновения различных экстренных, аварийных ситуаций, способных надолго прервать нормальную работу в здании, таких как:

  • охрана и контроль доступа в подвальные, котельные, лифтовые помещения;
  • снятие показаний со счетчиков э/энергии, воды, газа и др.;
  • снятие показаний с различных датчиков: протечки воды, утечки газа, давления, движения, влажности, освещенности и др.;
  • отключение водоснабжения плановое и при аварийных ситуациях;
  • отключение газоснабжения плановое и при аварийных ситуациях;контроль протечки воды, утечки газа;
  • и др.
Система диспетчеризации коммунального хозяйства и охранно-пожарных служб предполагает организацию группы районных и одного центрального городского диспетчерского пункта с рабочим местом оператора системы и распределенной системы сбора данных и управления. Система открыта для последующего расширения и наращивания выполняемых функций. Заложенная идеология решения позволяет организовать поэтапную реализацию проекта, возможность неограниченного расширения системы и мягкую модернизацию подсистем.

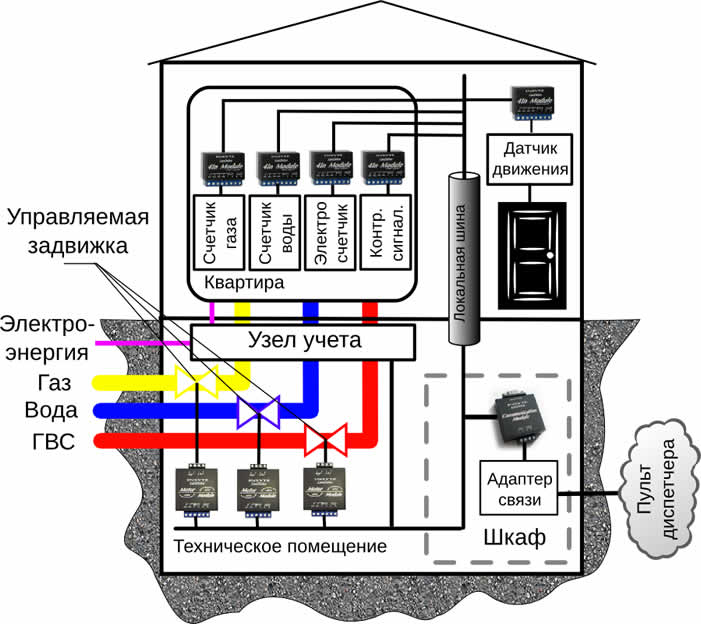

Система сбора данных на уровне дома решает следующие задачи:
  • съем информации со счетчиков воды, газа, электроэнергии;
  • съем информации с датчиков протечек, возгорания, задымления, загазованности и проникновения;
  • удаленное управление задвижками газа, воды, подачей электроэнергии на вводе в подъезд и/или целое здание;
  • передача данных по выделенным каналам связи на диспетчерский пульт.
Функционально, система состоит из набора модулей LanDrive фирмы INSYTE Electronics (Россия, Пермь), объединенных в единую сеть по интерфейсу RS-485 на основе витой пары. Все счетчики, датчики и исполнительные механизмы подключаются к модулям системы LanDrive по интерфейсам типа сухой контакт, счетный и аналоговые входы, а также через релейные выходы модулей.

Система запитывается постоянным напряжением 12-24В силой тока из расчета 0,5Вт на один модуль. Для запитывания системы предусматривается резервный источник питания, желательно автономный на 24 часа функционирования.

В качестве среды передачи данных на диспетчерский пульт используется сеть провайдера с выделенным VPN-каналом. Физическое подключение осуществляется с помощью Ethernet-адаптера c выделенным IP-адресом. Для передачи используется шифрование SSL 128 бит.

Если на площадке находится 4 квартиры, в каждой осуществляется съем 4-х параметров (электричество, газ, вода, сигнализация), то на площадку потребуется 4 модуля, на подъезд 10-ти этажного дома – 40. С учетом дополнительных параметров на подъезд – 50. На дом – 200 устройств.

При интенсивности съема информации в 1 запрос 1-го параметра в секунду и длине параметра в 10 байт, трафик с одного дома будет составлять:
200*10*60*60*24 = 172Мб в день.
При запросе один раз в минуту – 2,8Мб, в сутки – 48Кб.

Все дома в одном районе объединяются в технологическую сеть, с выделенным сервером. На этом сервере хранится локальная база данных, которая реплицируется в центральную базу, расположенную на сервере в городском центре обработки данных. В качестве СУБД используется Oracle 10.

На локальном сервере также устанавливается клиент сбора данных, который производит опрос систем сбора данных в домах по определенным алгоритмам и расписанию.

Локальный сервер должен располагаться физически в местах коммутации информационных потоков района, в идеале – на станции АТС.

Для локального сервера предусматривается также резервное питание, достаточное для корректного закрытия текущей сессии и сигнализации на верхний уровень о пропадании питания.

Для локального сервера с числом домов до 500 и интенсивностью запросов параметр в секунду достаточно конфигурации сервера в виде однопроцессорной системы, с 2 или 4 ядрами и 2Гб памяти на борту. Стоимость системного блока подобной системы – 20 тыс. руб. В качестве программного обеспечения на локальный сервер устанавливается ОС Solaris, как адаптированная для работы с большими объемами данных (бесплатная).

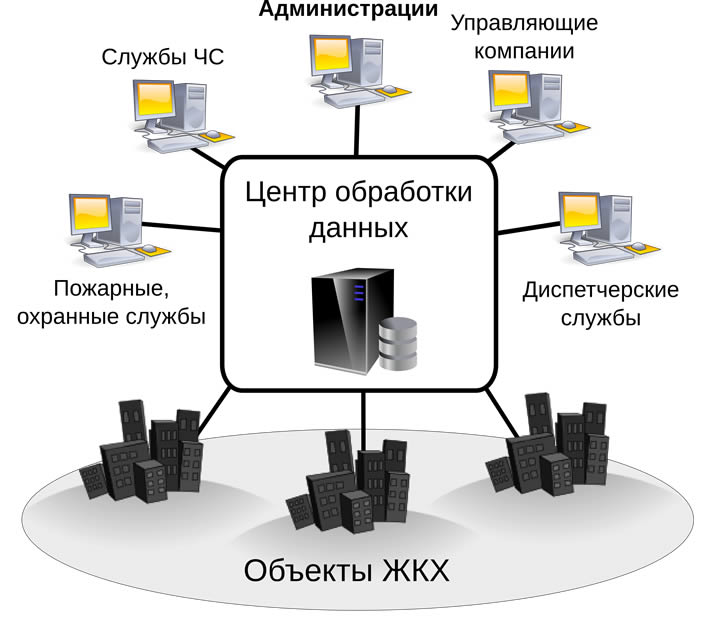

Городской центр обработки данных состоит из сервера БД и сервера приложений. Программно-аппаратные средства центрального диспетчерского пункта реализуют отображение информации, получаемой от распределенной системы сбора данных, ее обработку, архивирование и протоколирование данных, характеризующих состояние основного оборудования, формирование управляющей информации.

Сервер баз данных осуществляет хранение и архивирование данных по расписанию, а также собирает данные, используя механизм репликации, заложенный в СУБД, с локальных районных серверов.

Сервер приложений осуществляет обработку информации в соответствии с заложенными алгоритмами, а также предоставляет веб-услуги для доступа к этой информации. Взаимодействие с клиентом идет по зашифрованному каналу. У клиентов вся информация предоставляется в виде отчетов в веб-браузере. Также предусмотрена интеграция в другие базы и системы по виртуальному частному соединению VPN.

Для серверов в городском или районном ЦОД также предусматривается резервное питание. Здесь требуется конфигурация в виде 2 или 4 процессорной системы, с 2 или 4 ядрами и 10Гб памяти на борту. Стоимость системного блока подобной системы – от 80 тыс. руб. В качестве программного обеспечения на локальный сервер устанавливается ОС Solaris, как адаптированная для работы с большими объемами данных (бесплатная).

За счет интеграции информации, поступающей от всех эксплуатируемых подсистем – охранно-пожарной сигнализации, систем водоснабжения, канализации, электроснабжения и освещения, связи – станет возможным оперативно принимать верные решения и выполнять необходимые действия, связанные с эксплуатацией здания, проинформировав соответствующие службы о произошедшем событии.
